Mini DRSSTC (TS-DRSS-01)

TC-DRSS-01-IMG

消防法に対応したイベント展示可能モデル。

最大300kVの高電圧、300kHzの高周波を安全に発生させる共振型変圧器です。


製品特徴

安全な放電

100Vの入力電圧を半導体制御によって、300kVまで昇圧することが可能な共振型変圧器(テスラコイル)です。

ロジック回路を使用し、共振周波数が制御されているため、安定した周波数にて放電することが可能です。

2次側は高周波となっており、万が一感電した場合でも、体内に電流が流れません。



シールド構造

金属製の檻に囲われているため、外部への放電は一切ありません。

また、最大放電距離は8cmとなっており、消防法で定められる”火炎10cm以下”に適用できます。



パルス周期の制御が可能

外部からの入力でパルス周期をコントロールすることによって、放電音で音程を表現することが可能になりました。

パルスの長さもコントロール可能であり、外部から出力を制御することも出来ます。



緊急停止機能

過電流が流れた際に溶断するヒューズ以外にも、本体の温度が上昇した場合に停止する温度ヒューズを備えています。

緊急時には本体に溜まっている電気を放電する機能もあるため、安全に展示することが可能です。



主な仕様

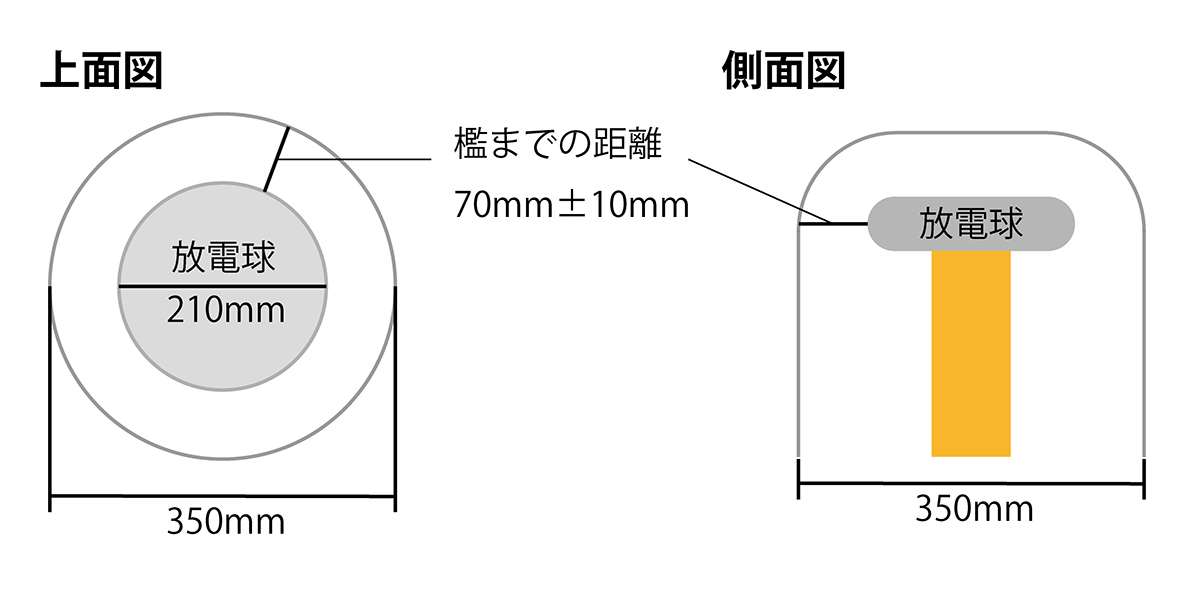

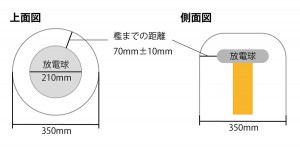

TC-DRSS-01-SIZE

最大2次電圧 300000V
最大2次電流 1mA
駆動周波数 120kHz~300kHz
最大消費電力 400W
入力電圧 AC 100V
寸法 (W/D)375mm * (H)650mm



注意事項



動画

動作中の動画です。

特殊な制御ユニットを使用して、コンピュータ制御で音楽を流しています。

使用楽曲 : ソーサリアン ルシフェルの水門 – ブラッディー・リバー/Copyright© Nihon Falcom Corporation



販売について

受注生産となります。仕様は予告なく変更する場合があります。

参考価格:30万円~(税別)

価格はオプションによって変化します。

詳細は、こちらからお気軽にお問い合わせください。



実演サービスについて

弊社オペレーターによる実演サービスを行っております。

詳細はこちら : テスラコイル実演サービス



実演例 : 守谷中学校にて講義を行いました
